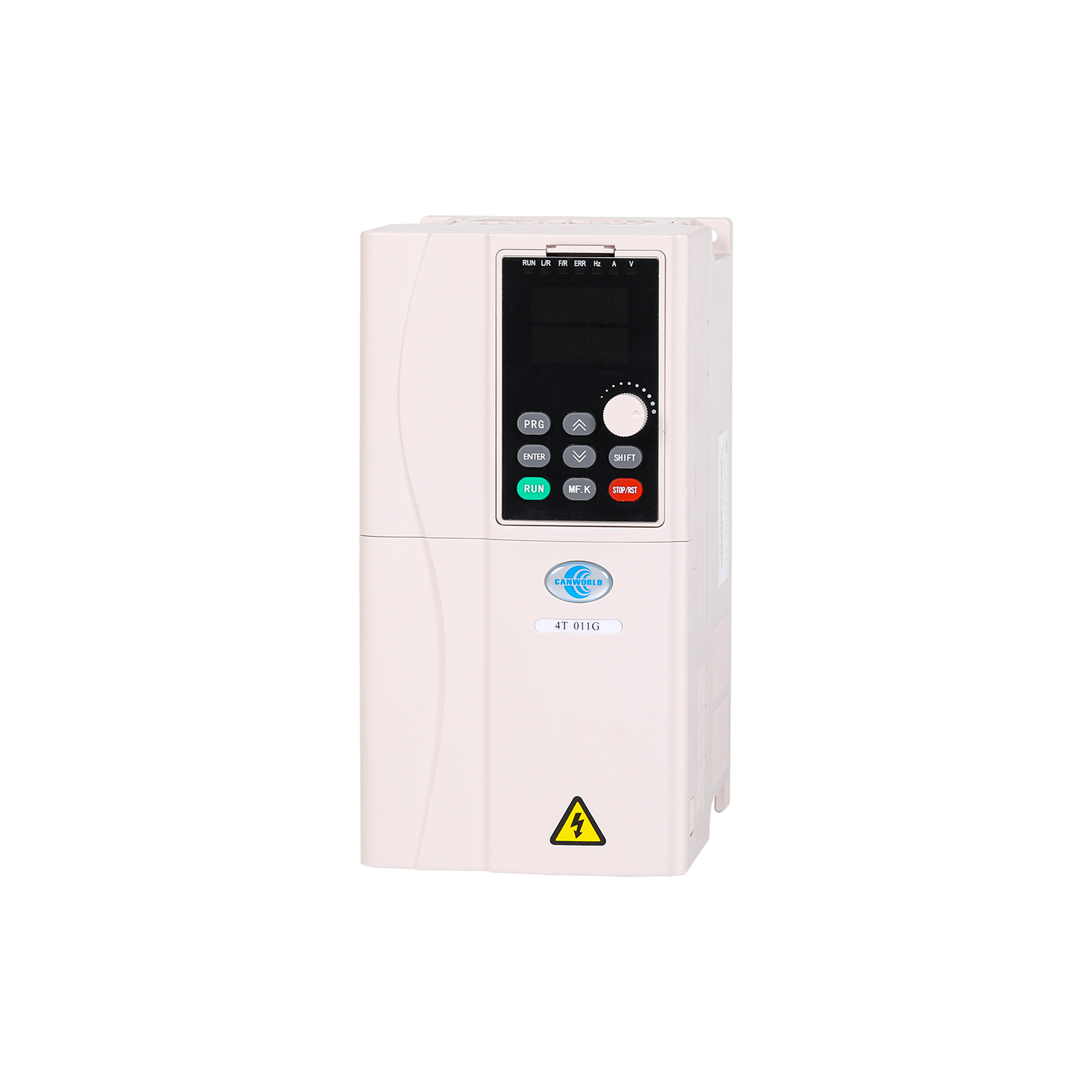

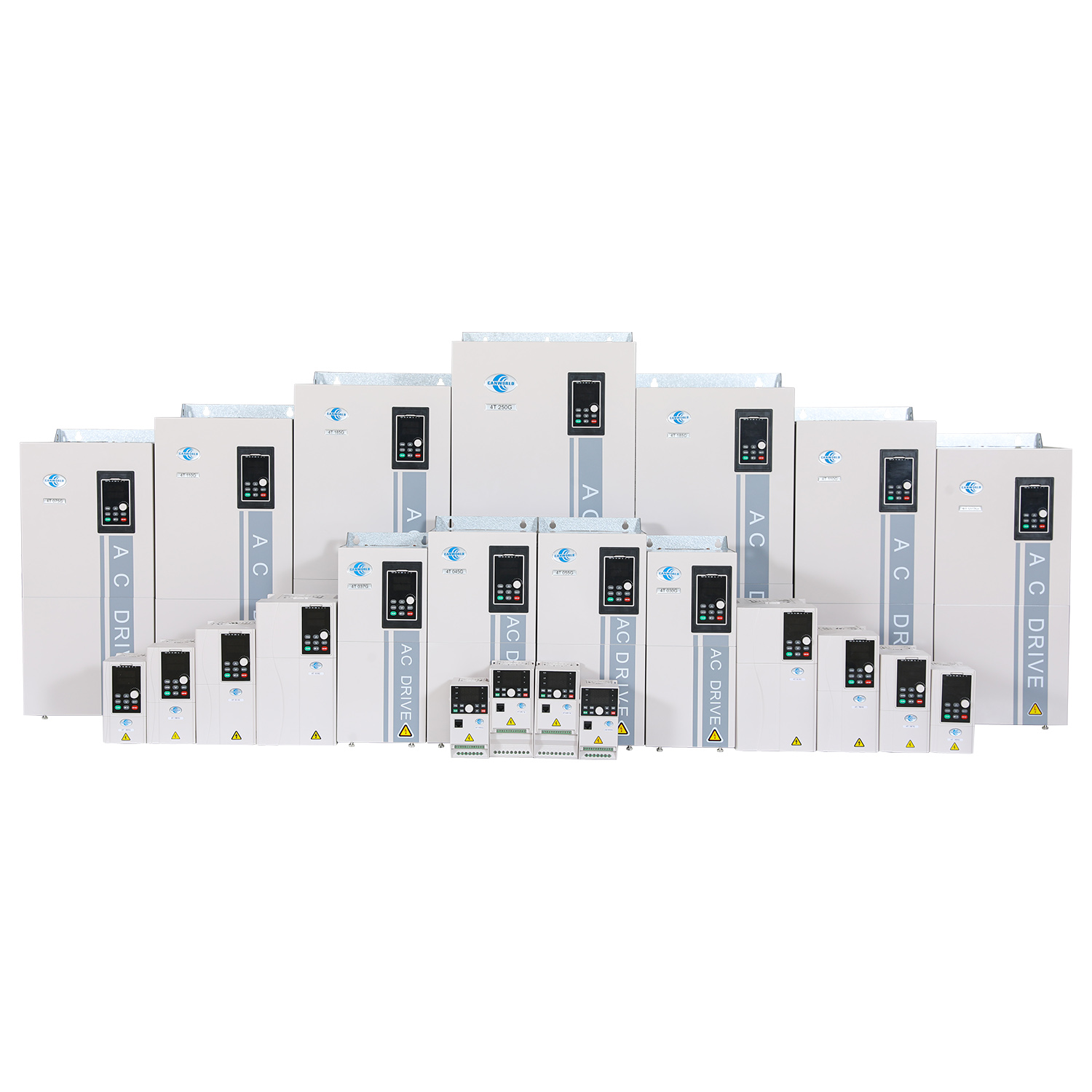

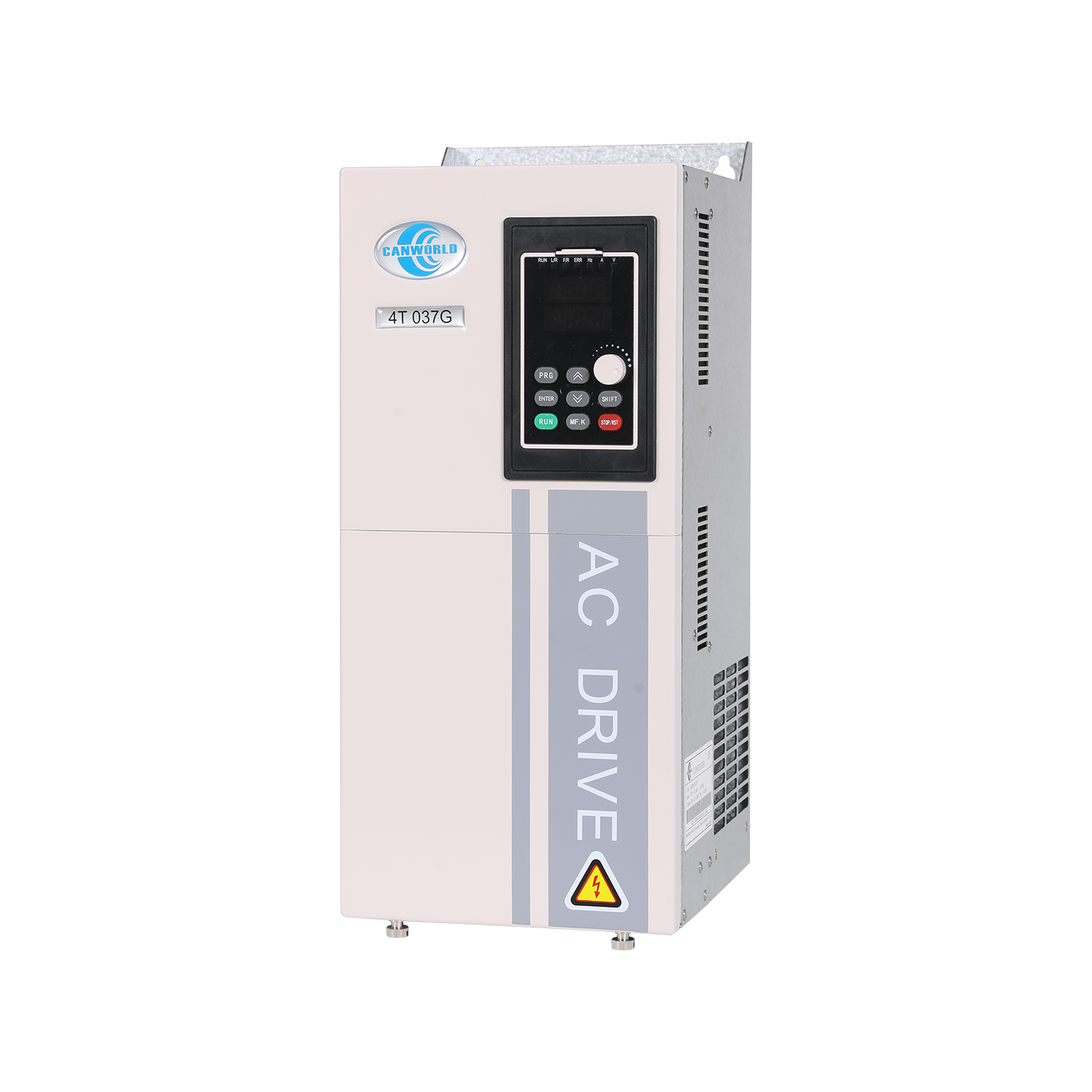

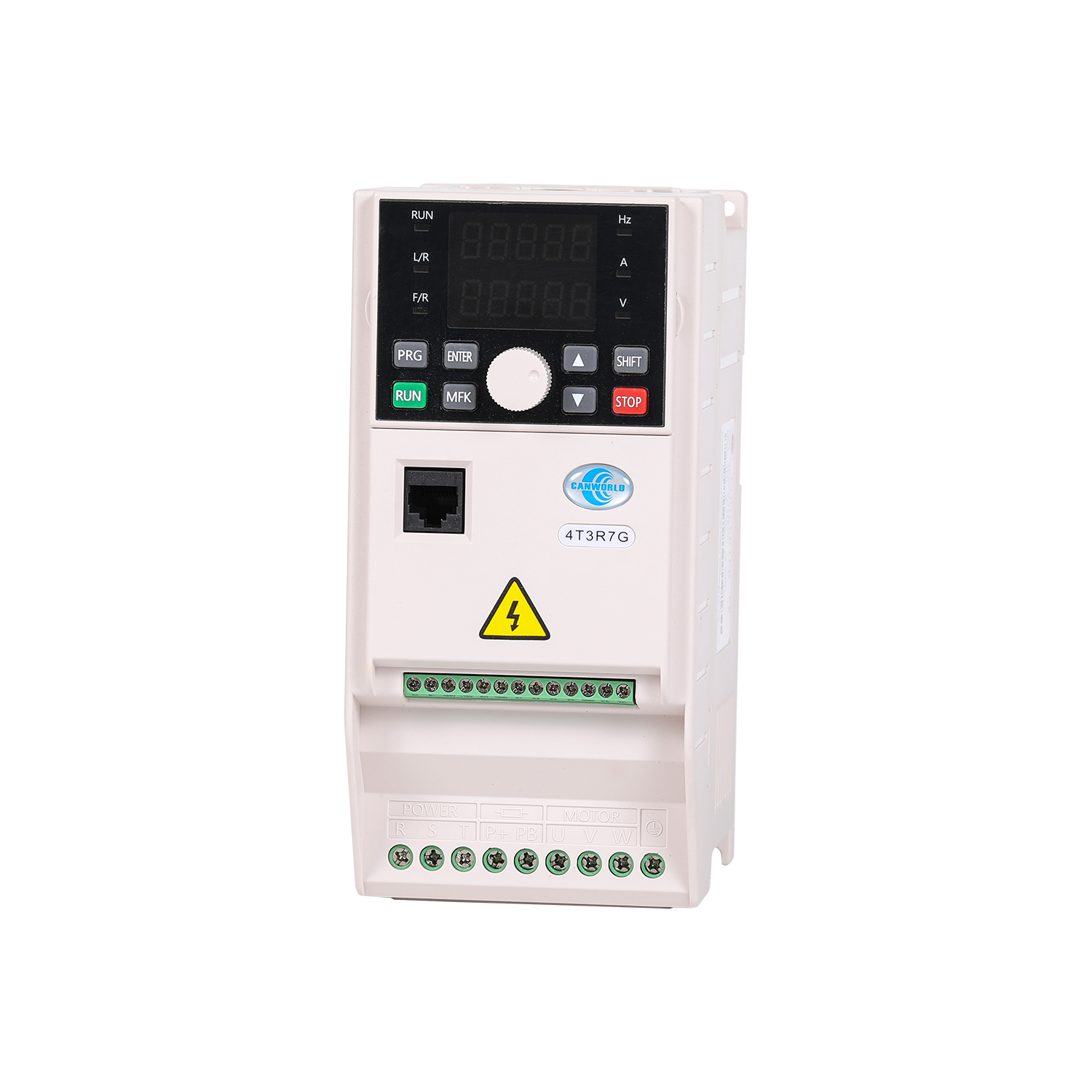

Cерии ZK500

Основные характеристики

Номинальный вход

Однофазный 220 В, трехфазный 220 В/380 B

Диапазон входного напряжения

Отклонение -15% ~10%; несбалансированность <3%; частота 47～63 Гц

Режим управления

V/F управление; управление вектором в разомкнутом контуре; управление вектором в замкнутом контуре

Разрешение частоты

Цифровая настройка 0.01 Гц; аналоговый вход 0.5% × максимальная частота

Максимальная выходная частота

V/F управление 3500 Гц; векторное управление 300 Гц

Диапазон регулирования скорости

V/F управление 1:60; векторное управление 1:100

Частота несущая

0.5～12.0 кГц (максимальное значение зависит от модели), автоматически регулируется в зависимости от температуры радиатора.

Пусковой крутящий момент

0.5 Гц/150% номинального крутящего момента двигателя

Перегрузочная способность

Модель G:150% номинального тока 60 с, 180% номинального тока 3 с

Модель L: 120% номинального тока 60 с

Основные функции

Режим работы

Клавиатура; клеммы (двухпроводная, трехпроводная); связь (RS485)

Между различными режимами можно свободно переключаться через клеммы дискретного ввода.

Кривая V/F

Линейная; многосегментная; многостепенная

Кривая ускорения и замедления

Линейная или S-образная кривая; четыре набора времени ускорения и замедления (диапазон 0.1～6000.0 с)

Повышение момента

Автоматическое повышение момента; ручное повышение момента.

Отслеживание скорости

Функция отслеживания скорости доступна на всем диапазоне мощности.

Торможение двигателя

Торможение постоянным током; торможение потреблением энергии; торможение магнитным потоком

Торможение постоянным током

Частота торможения: 0.00 Гц～максимальная частота; время торможения: 0.0～100.0 с

Тормозной ток: 0.0～100.0%* номинального тока двигателя

Торможение магнитным потоком

Используется в случаях, когда требуется быстрая остановка и есть возврат энергии, предотвращая частое срабатывание защиты от перенапряжения.

Ограничение тока по волнам

Максимально снижает вероятность перегрузки по току, защищая нормальную работу преобразователя.

Ограничение тока и напряжения

Автоматическое ограничение тока и напряжения во время работы для предотвращения частого срабатывания защиты от перегрузки по току и перенапряжения.

Специальные функции

Задержка на клеммах

Для клемм дискретного ввода и вывода можно установить задержку отклика (0.0～3000.0 с).

Пошаговый контроль

Режим управления: клавиатура, клеммы, связь

Частота: 0.00 Гц～максимальная частота; время ускорения и замедления: 0.1～6000.0 с

Многоскоростной режим, Упрощенный PLC

Позволяет реализовать до 16 скоростей через встроенный упрощенный PLC или клеммы дискретного ввода.

Две встроенные группы PID-регуляторов

При использовании в качестве обычного PID-регулятора удобно реализовать систему замкнутого контура для управления процессом.

Заданная лина, счет

Позволяет производить счет импульсных сигналов (0～100 кГц), используя дискретные выходные клеммы для контроля достижения счетного значения; также можно преобразовать значение счета в длину для отображения и управления по заданной длине.

Частотное качание для текстильной промышленности

Обеспечивает фиксированную амплитуду, фиксированное смещение и фиксированный период качания на любой частоте.

Таймерное управление

Позволяет установить таймер для отключения преобразователя (0～65000 ч).

Функция «Кратковременное отключение питания без остановки»

При кратковременном отключении питания, за счет работы на пониженной частоте, энергия, возвращаемая нагрузкой, компенсирует снижение напряжения шины, что позволяет преобразователю работать непрерывно в течение короткого времени.

Функция JOG клавиши

Клавиша JOG на клавиатуре позволяет осуществлять пошаговое перемещение, переключение направления и источника команд.

Внешние клеммы

Опорное напряжение

10 В/30 мА, обычно используется для аналоговых входных сигналов.

Напряжение управления

24 В/200 мА, обычно используется для питания сигналов на клеммах дискретного ввода и вывода.

Аналоговый ввод

2 аналоговых входных клеммы, можно выбрать вход по напряжению или току.

Каждый вход поддерживает три диапазона сигналов: 0~10 В, 0~20 мА, -10~10 В, все программируемые.

Аналоговый вывод

2 аналоговых выходных клеммы, можно выбрать выход по напряжению или току.

Каждый выход поддерживает два диапазона сигналов: 0~10 В, 0~20 мА, все программируемые.

Дискретный ввод

6 многофункциональных дискретных входных клемм.

В том числе клемма X6 может использоваться для ввода высокоскоростных импульсов (0～100 кГц) и является программируемой.

Дискретный вывод

2 выходные клеммы с открытым коллектором; клемма Y2 может использоваться для вывода высокоскоростных импульсов (0～100 кГц) и является программируемой.

2 релейные выходные клеммы.

Защита

Основные типы

Отсутствие фазы на входе и выходе, пониженное напряжение, перенапряжение, перегрузка по току, перегрев, перегрузка, короткое замыкание, неисправность модуля, внешняя неисправность, пользовательская неисправность и т.д.

Условия эксплуатации

Место

Помещение, защищенное от прямых солнечных лучей.

Отсутствие пыли, капель воды, солей, масляного тумана, водяного пара, горючих и коррозийных газов.

Высота над уровнем моря

≤ 1000 м — нормальная эксплуатация в номинальных условиях;

> 1000 м — снижение номинала на 1% каждые 100 м;

> 3000 м — требуется консультация с производителем.

Температура

－10℃～＋40℃; при температуре окружающей среды между 40℃ и 50℃ необходима хорошая вентиляция и снижение номинала: на 3% на каждый 1℃ повышения.

Влажность

< 95%RH, отсутствие конденсата и капель воды.

Вибрация

< 0.6g

Хранение

Хранить при температуре －25℃～＋65℃.
